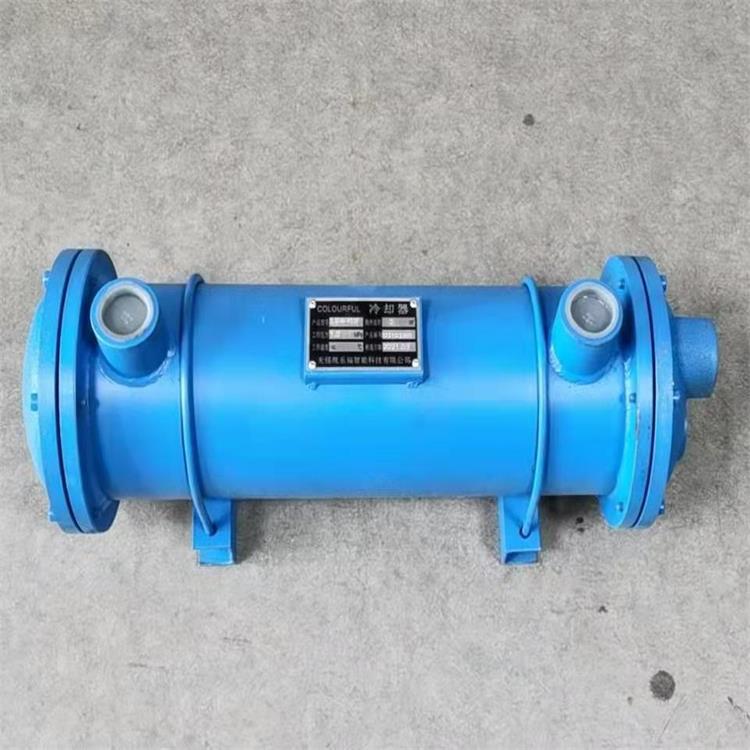

華豫 管式冷卻器GLLQ4-24
產品型號:0
產品類別:水樣冷卻器盤管
應用范圍: 冶金、礦山、水泥、電力、輕工、食品、化工、造紙
產品介紹
華豫 *管式冷卻器GLLQ4-24產品概述:
列管式油冷卻器適用于冶金、礦山、水泥、電力、輕工、食品、化工、造紙等工業部門的稀油潤滑系統和液壓系統中用來冷卻系統中的潤滑油、液壓油。GLCQ、GLLQ型列管式冷卻器是在JB/ZQ4004-86標準的基礎上改進設計成JB/T7356-94標準的；產品適用于冶金、礦山、輕工、電力、化工等工業部門的稀油潤滑裝置，液壓站和油壓設備中，將熱工作油冷卻到要求的溫度；冷卻器的工作溫度≤100℃，工作壓力≤1.6MPa，一般工作壓力≤1MPa；本產品體積小，重量輕、冷卻效果好，便于維護檢修；GLCQ 型的換熱管采用紫銅翅片管，熱交換系數>300kcal/m2·h·℃；GLLQ型采用裸(光)管，熱交換系數>200kcal/m2·h·℃。
華豫 *管式冷卻器GLLQ4-24技術參數:
調整、維修方便：板式換熱器的主要特點之一就是拆裝方便。松開壓緊螺母即可進行清洗維護、更換膠墊或板片，還可通過對板片的增減以及改變流程組合，就可改變換熱面積、處理量和傳熱系數，使用戶獲得最佳的換熱效果。
列管式油冷卻器適用于冶金、礦山、水泥、電力、輕工、食品、化工、造紙等工業部門的稀油潤滑系統和液壓系統中用來冷卻系統中的潤滑油、液壓油。GLCQ、GLLQ型列管式冷卻器是在JB/ZQ4004-86標準的基礎上改進設計成JB/T7356-94標準的；產品適用于冶金、礦山、輕工、電力、化工等工業部門的稀油潤滑裝置，液壓站和油壓設備中，將熱工作油冷卻到要求的溫度；冷卻器的工作溫度≤100℃，工作壓力≤1.6MPa，一般工作壓力≤1MPa；本產品體積小，重量輕、冷卻效果好，便于維護檢修；GLCQ 型的換熱管采用紫銅翅片管，熱交換系數>300kcal/m2·h·℃；GLLQ型采用裸(光)管，熱交換系數>200kcal/m2·h·℃。
華豫 *管式冷卻器GLLQ4-24技術參數:
| 型號 |
公稱 壓力 MPa |
公稱冷卻面積m2 | 熱交換器性能 | ||||||||||||||
|
介質粘 度等級 |
進油 溫度 |
進水 溫度 |
油溫 降 |
壓力損失 MPa |
油流量 與水流 量之比 |
熱交換系數 K kcal/m2.h.℃ |
|||||||||||
| ℃ | 油側 | 水側 | |||||||||||||||
| GLCQ1 | 0.63 | 0.4 | 0.6 | 0.8 | 1 | 1.2 | - | - | - | ≤N100 |
55 ±1 |
≤30 | ≥8 | ≤0.1 | ≤0.05 | 1:1 | >300 |
| GLCQ2 | 1.3 | 1.7 | 2.1 | 2.6 | 3 | 3.6 | - | - | |||||||||
| GLCQ3 | 1 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||||||||
| GLCQ4 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 27 | |||||||||
| GLCQ5 | 1.6 | 30 | 34 | 37 | 41 | 44 | 47 | 50 | 54 | ||||||||
| GLCQ6 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | |||||||||
| GLLQ3 | 0.63 | 4 | 5 | 6 | 7 | - | - | - | - | ≤N460 |
50 ±1 |
1:1.5 | >200 | ||||
| GLLQ4 | 12 | 16 | 20 | 24 | 28 | - | - | - | |||||||||
| GLLQ5 | 35 | 40 | 45 | 50 | 60 | - | - | - | |||||||||
| GLLQ6 | 1 | 80 | 100 | 120 | - | - | - | - | - | ||||||||
| GLLQ7 | 160 | 200 | - | - | - | - | - | - | |||||||||
產品優勢
納污量大
選用優質進口濾材，單位面積過濾材料所能容納的顆粒污染的質量高，納污量大，使用壽命長。
過濾精度穩定
先進的加工工藝，減少濾材在折波加工中因機械力產生的破損，保障濾芯過濾精度穩定均一。
結構完整性高
多次通過標準ISO2942:2004試驗，濾芯不存在影響其過濾精度評定結果的結構缺陷。確保精度與實際精度水平一致。
出廠檢驗嚴格
原材料、半成品、成品完整嚴格的產品出廠檢驗流程，出廠產品實行全檢，確保產品出廠品質。
